水幕系统、防火分隔水幕、防护冷却水幕的区别及应用？

雨淋系统和水幕系统是自动喷水灭火系统开式系统最重要的两个子系统，前文关于雨淋系统已经有过介绍，详见——雨淋系统、雨淋报警阀、雨淋喷头的区别及应用？此篇以水幕系统展开探讨！

水幕系统也有两个重要分支，即防火分隔水幕和防护冷却水幕，以下先通过术语了解一下！

根据《自动喷水灭火系统设计规范》 GB50084-2017 >术语可知：

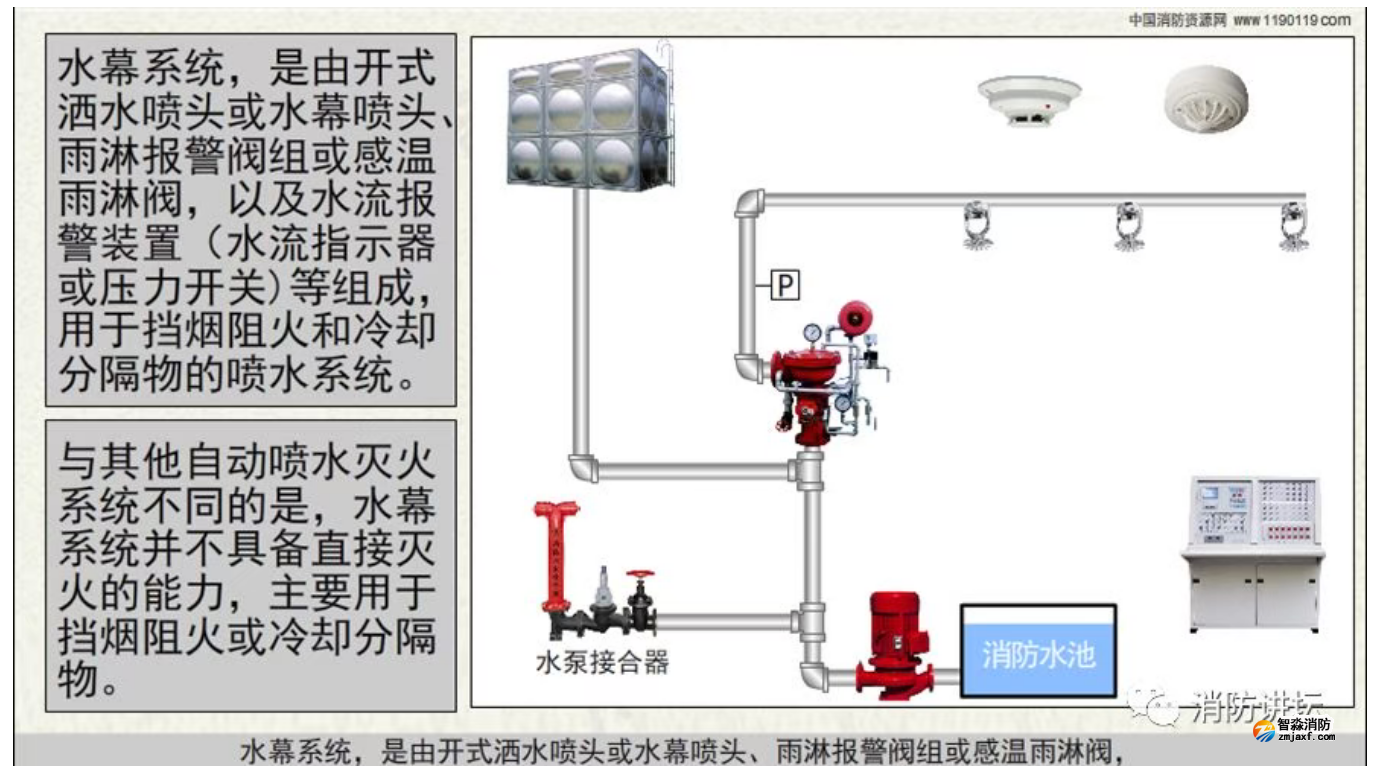

防火分隔水幕是指由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或水帘的水幕系统。

水幕系统的核心原理可以概括为：利用水的物理特性，通过特定的系统组件和控制方式，实现“隔离”与“冷却”两大功能。

下面我将水幕系统作为一个整体阐述其通用工作原理，然后分别解析防火分隔水幕与防护冷却水幕的功能实现原理。

一、水幕系统（总类）的基本工作原理

水幕系统的运作是一个“感知-决策-执行”的自动化过程，其原理基于以下三个核心环节的协同：

感知与触发（感）

火灾探测器（如烟感、温感、火焰探测器）或手动报警装置，是系统的“眼睛”。它们第一时间感知到火灾信号（烟雾、温度骤升、明火）。

决策与控制（控）

探测信号传送至消防联动控制器，控制器做出“决策”，发出指令；指令作用于系统的关键阀门——雨淋报警阀组。这个阀如同一个“水闸”，平时靠水压差保持关闭。接到指令后，其电磁阀或其它驱动装置迅速动作，将雨淋阀完全打开。

执行与生效（用）

阀门打开后，来自消防水泵和供水管网的水，瞬间、无阻碍地涌向与阀门连接的所有开式喷头；水从喷头中喷洒出来，形成设计要求的特定水幕形态（水帘或水雾）。

水的物理作用生效：冷却降温：水喷洒到物体表面或穿过热烟气时，吸收大量热量并汽化，带走热能；隔绝辐射热：形成的水幕/水帘能有效反射、散射和吸收火焰发出的强烈热辐射；稀释氧气与阻隔：水蒸气能局部稀释空气中的氧气浓度，并物理性阻挡火焰和高温烟气直接通过。

关键点：水幕系统是开式系统，这意味着一旦启动，所有喷头同时喷水，旨在瞬间形成完整、连续的保护屏障，这与闭式喷淋系统“哪里着火喷哪里”的局部灭火逻辑完全不同。

二、两种主要水幕的功能实现原理

在以上通用系统原理基础上，防火分隔水幕与防护冷却水幕通过不同的设计参数，实现了不同的功能目标。

1. 防火分隔水幕的原理

功能目标：“以水代墙”，形成一个可穿透但火焰和热量无法逾越的临时屏障。

实现原理：高强度、大水量、密集覆盖——采用很高的喷水强度（≥2.0 L/(s·m)）和密集的喷头布置（通常2-3排），确保喷洒出的水幕厚度足、连续性极好、水滴粒径适中，如同一堵实心的“水墙”。

多层防护机制：物理阻挡——密集下落的水滴构成了实体屏障，直接阻挡火焰和高温烟气的流动路径；高效吸热——大量水在穿过高温区域时迅速吸热汽化，大幅降低“水墙”另一侧的温度；辐射衰减——水幕能有效衰减、散射来自火源的热辐射，保护后方区域免受热辐射引燃。

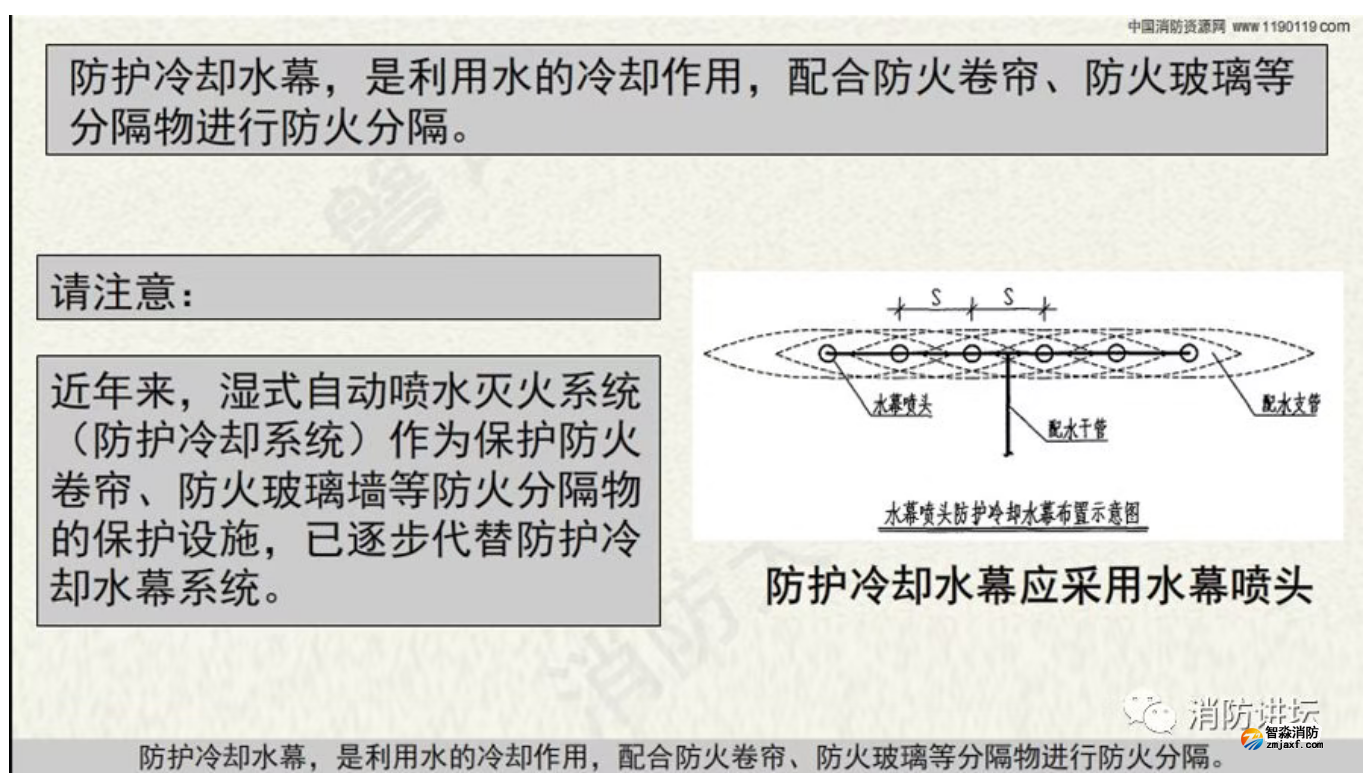

2. 防护冷却水幕的原理

功能目标：“主动降温”，确保防火分隔物（如防火卷帘、防火玻璃）自身在火灾中不会因过热而失效。

实现原理：定向喷洒、持续冷却——喷头（通常单排布置）将水直接、均匀地喷洒到被保护物体（如防火卷帘）的整个受火表面，形成一层流动的水膜；持续吸热保障性能——这层水膜通过持续不断地吸收分隔物表面从火场传导和辐射来的热量，并蒸发带走热量，从而将分隔物本体的温度始终控制在其耐火材料所能承受的临界温度以下（例如，防止卷帘的金属结构在高温下变形、失去支撑力），保证其完整性和隔热性能达到设计的耐火极限时间。

核心原理总结与类比

系统触发原理：三者相同，都是“火灾探测 → 联动开启雨淋阀 → 所有喷头同时喷水”。

功能实现原理：

防火分隔水幕：像一个消防水帘洞，原理在于创造一道高强度、连续的水屏障，核心是“隔”。

防护冷却水幕：像给设备穿上了一件不断流水循环的“冷却水衣”，原理在于持续、定向的吸热冷却，核心是“护”。

水幕系统是建筑消防中用于隔离和冷却的关键设施，其核心在于阻隔火势蔓延而非直接灭火。下面通过表格快速把握防火分隔水幕与防护冷却水幕的核心差异，并了解另一种常见的防护冷却系统。

应用场景与选择要点

防火分隔水幕：主要用于因功能或工艺需要无法设置实体防火墙或防火卷帘的大开口，例如剧场舞台口、大型展厅的分隔区域。需要注意的是，规范通常不推荐其作为民用建筑防火分区的首选分隔设施，因其用水量巨大，且不宜用于尺寸超过15米（宽）× 8米（高）的开口（舞台口等特殊情况除外）。根据《自动喷水灭火系统设计规范》 GB50084-2017 >4.3.3 防护冷却水幕应直接将水喷向被保护对象；防火分隔水幕不宜用于尺寸超过15m（宽）×8m（高）的开口（舞台口除外）。

防护冷却水幕与防护冷却系统：这两者都用于冷却防火卷帘、防火玻璃墙等防火分隔设施，以维持其在火灾中的完整性和隔热性。它们的主要区别在于系统类型和适用高度：防护冷却水幕为开式系统，适用于保护高度可能超过8米的场合；而防护冷却系统为闭式系统，适用于保护高度不超过8米的场合，且在设计用水量上通常更具优势。因此，在实际选型中，保护高度是一个关键的决策因素。

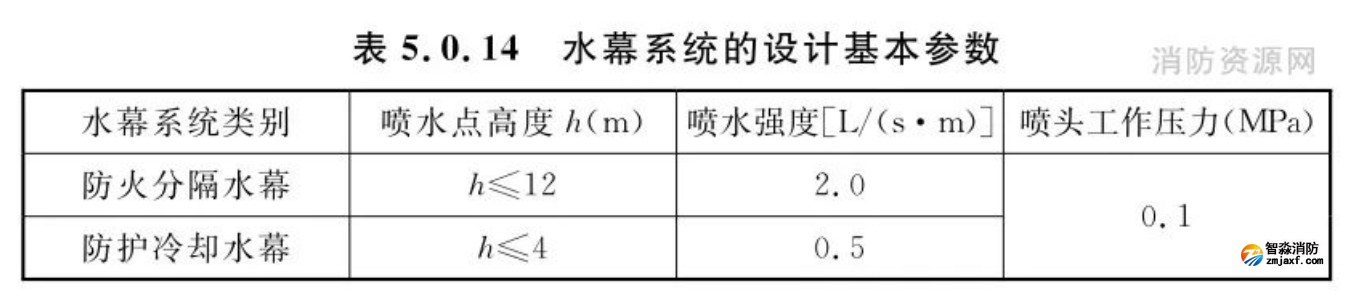

水幕系统的设计参数要求？《自动喷水灭火系统设计规范》 GB50084-2017 >5.0.14 水幕系统的设计基本参数应符合表 5.0.14的规定：

注：1 防护冷却水幕的喷水点高度每增加1m，喷水强度应增加0.1L/（s·m），但超过9m时喷水强度仍采用1.0L/（s·m）。2 系统持续喷水时间不应小于系统设置部位的耐火极限要求。3 喷头布置应符合本规范第7.1.16条的规定。

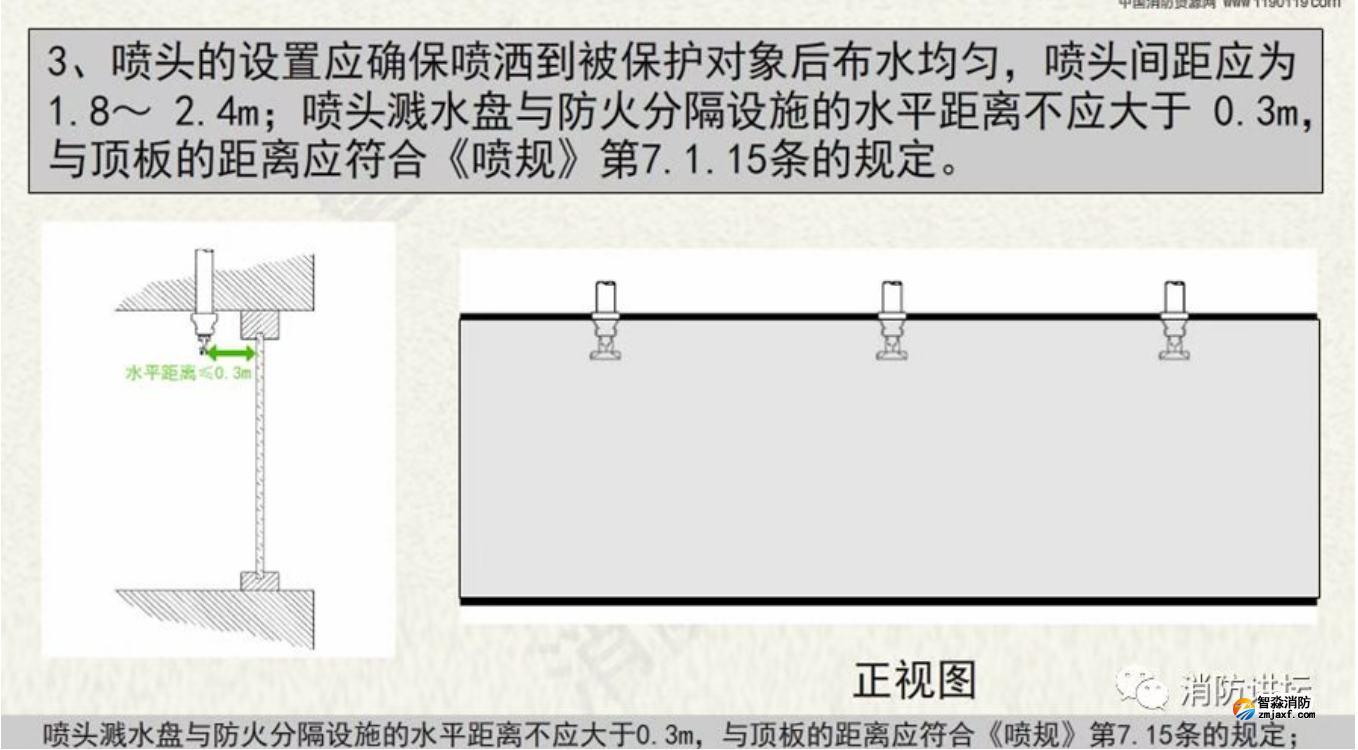

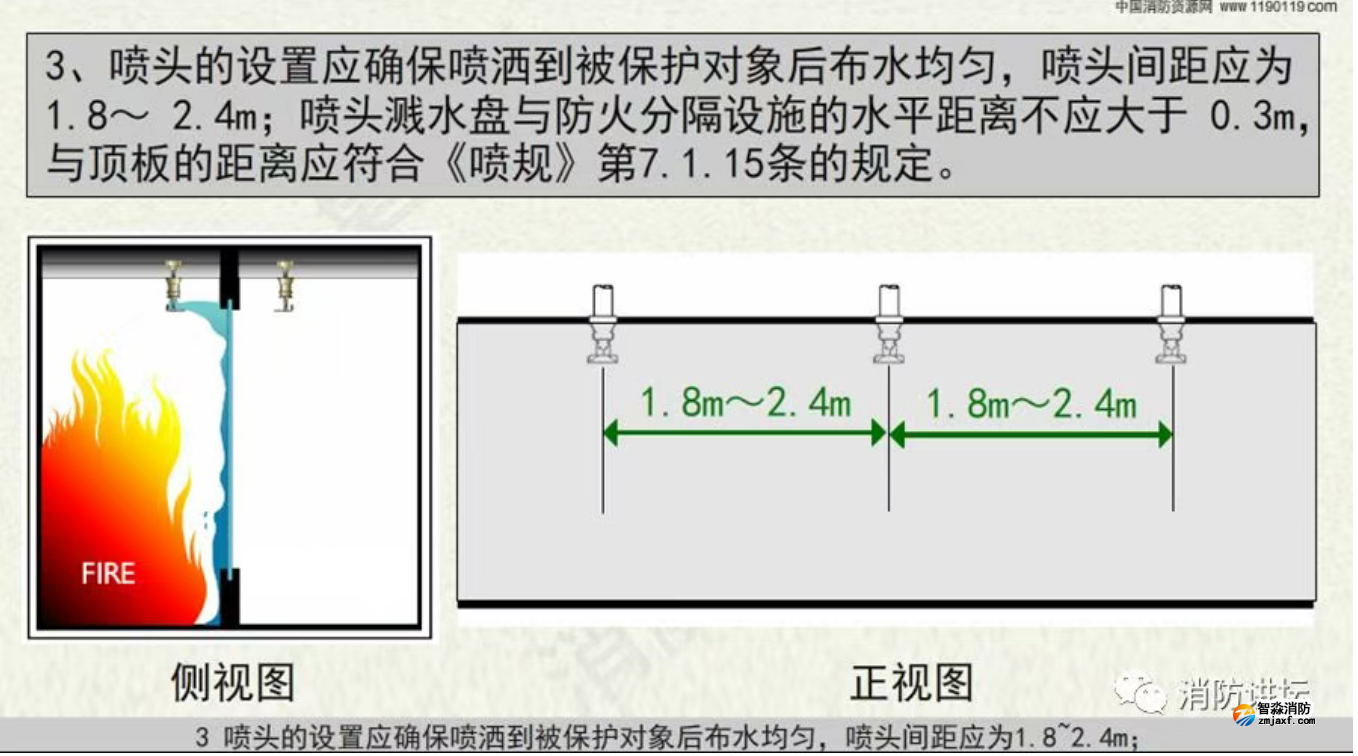

5.0.15 当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时，系统应独立设置，且应符合下列要求：1 喷头设置高度不应超过8m；当设置高度为4m~8m时，应采用快速响应洒水喷头；2 喷头设置高度不超过4m时，喷水强度不应小于0.5L/（s·m）；当超过4m时，每增加1m，喷水强度应增加0.1L/（s·m）；3 喷头设置应确保喷洒到被保护对象后布水均匀，喷头间距应为1.8m~2.4m；喷头溅水盘与防火分隔设施的水平距离不应大于0.3m，与顶板的距离应符合本规范第7.1.15条的规定；4 持续喷水时间不应小于系统设置部位的耐火极限要求。（注意此条款1、2、4已废止，《设施通规》已有新规定，如下）

根据《消防设施通用规范》 GB55036-2022 >4.0.4 自动喷水灭火系统的持续喷水时间应符合下列规定：1 用于灭火时，应大于或等于1.0h，对于局部应用系统，应大于或等于0.5h；2 用于防护冷却时，应大于或等于设计所需防火冷却时间；3 用于防火分隔时，应大于或等于防火分隔处的设计耐火时间。

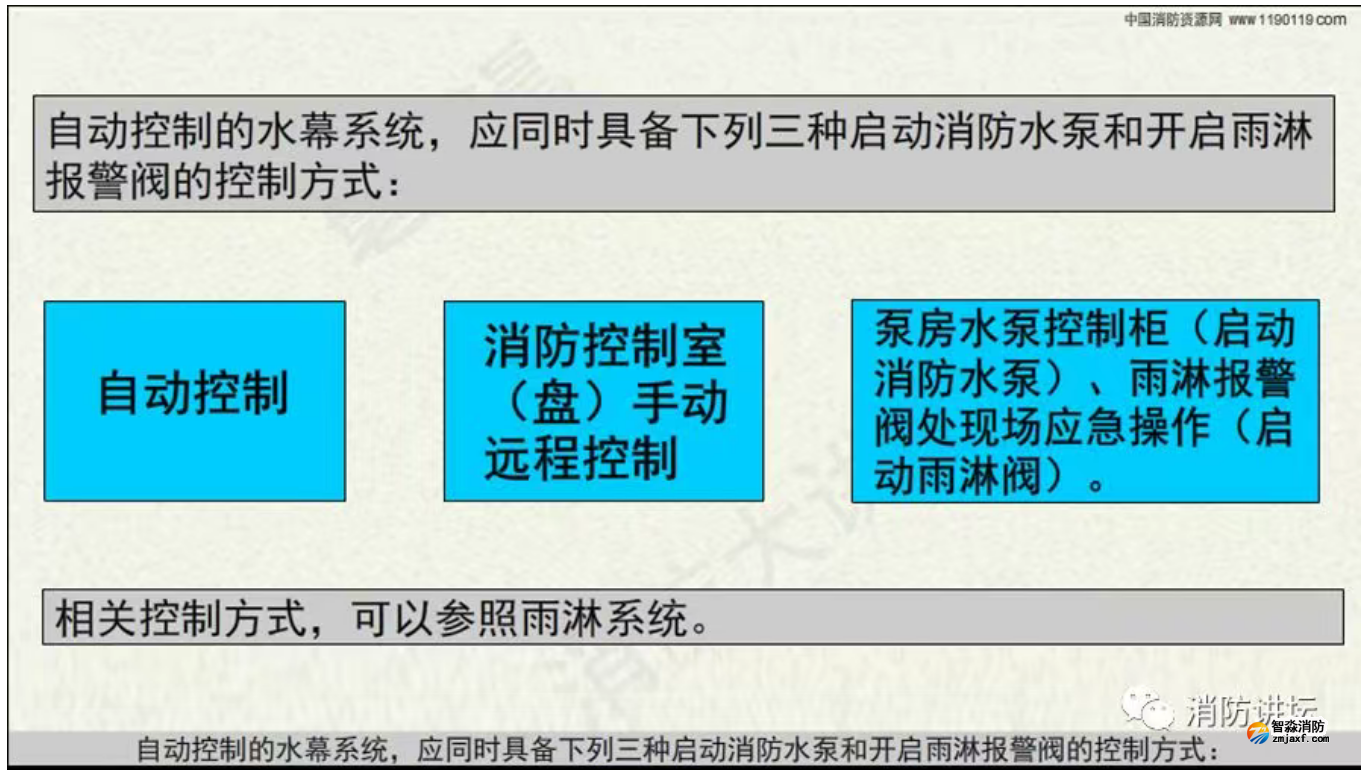

水幕系统的控制方式要求？根据《自动喷水灭火系统设计规范》 GB50084-2017 >11.0.7 预作用系统、雨淋系统和自动控制的水幕系统，应同时具备下列三种开启报警阀组的控制方式：1 自动控制；2 消防控制室（盘）远程控制；3 预作用装置或雨淋报警阀处现场手动应急操作。

核心区别总结与注意事项

简单来说，防火分隔水幕的核心作用是充当“水防火墙”，进行主动分隔；而防护冷却水幕则是为已有的防火分隔设施穿上“水做的防护服”，进行被动冷却保护。

在选择和应用时，请务必记住以下几点：

实体分隔优先：建筑防火分区应优先采用防火墙、防火卷帘等实体分隔构造。水幕系统（尤其是防火分隔水幕）是在确实无法设置实体分隔时的替代方案。

水量与经济性：水幕系统（特别是防火分隔水幕）的设计用水量很大，会显著增加消防水池的建造成本和占地面积，需要综合考量。

持续喷水时间：无论是哪种水幕系统，其持续喷水时间都不应小于其所保护部位所需的耐火极限要求。（上述通规要求）
