低压压力开关、流量开关、报警阀压力开关、电接点压力表的区别及应用？

低压压力开关、流量开关、报警阀压力开关是消防水泵连锁启动的重要设备，电接点压力表是常用于稳压泵实现自动启停的消防设备；

根据《消防给水及消火栓系统技术规范》 GB50974-2014 >11.0.4 消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜内。

根据《自动喷水灭火系统设计规范》 GB50084-2017 >11.0.1 湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

故而理解这些设备的“原理”是掌握其区别和应用的基础，此篇以此为探讨！

以下面就这四种设备的工作原理作详细拆解：

1. 低压压力开关 (消防水泵出水干管压力开关)

核心原理：将管网压力的机械变化，转换为可靠的电气开关信号。

感知压力：开关内部有一个膜片或波纹管作为感压元件。膜片的一侧与消防管网（出水干管）连通，感受管网水压。

力传递：管网压力作用在膜片上，产生一个向上的力。这个力通过一个顶杆或杠杆机构传递。

触发开关：顶杆的另一端顶着一个微动开关。当管网压力正常时，顶杆克服内部预设弹簧的力，使微动开关处于一种状态（通常为“断开”）。当管网压力下降到设定值时，弹簧的力大于水压力，顶杆回缩，释放对微动开关的压力，微动开关的状态瞬间翻转（变为“闭合”）。

输出信号：微动开关的“闭合”或“断开”状态，就输出一个无源干接点信号，直接传递给消防水泵控制柜，命令其启动主泵。

简单比喻：像一个“压力控制的按钮”。正常压力时，水压把按钮“按住了”（不通）；压力不够时，按钮“弹起来了”（导通）。

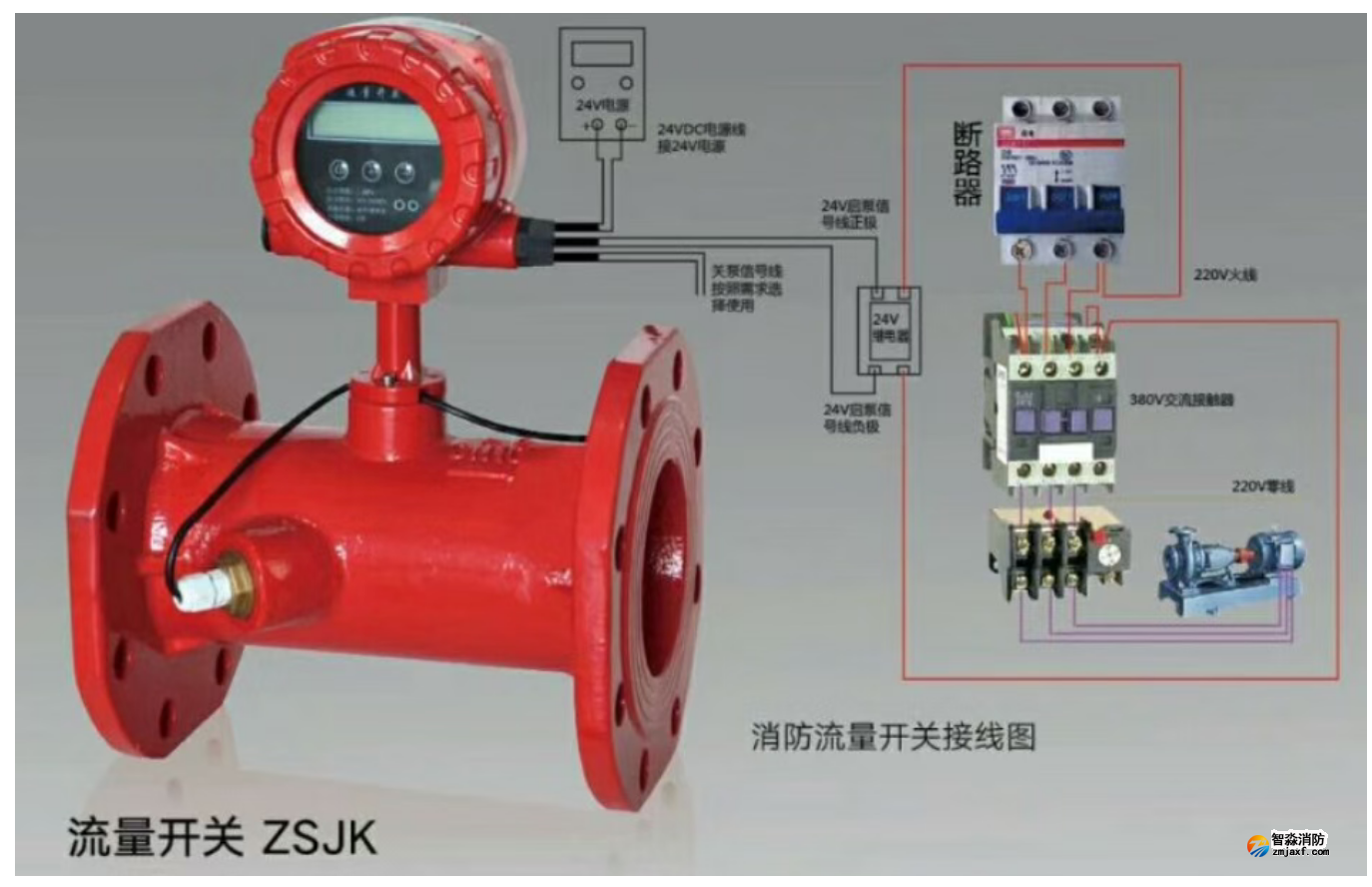

2. 流量开关

核心原理：检测管道内流体是否流动及流动大小，而非压力。 主要有两种

主流原理：

A. 机械式（靶式）流量开关（消防常用）

感知流动：在管道中安装一个垂直于水流方向的金属靶片。

力学转换：当水流流动时，会冲击靶片，使其发生偏转。流量越大，偏转角度越大。

触发开关：靶片的偏转通过一个外部杠杆或内部磁耦合机构，带动一个微动开关。当流量达到或超过预设值（如≥1.0 L/s ~ 2.0 L/s）时，靶片偏转角度足以触发微动开关动作。

输出信号：微动开关输出一个无源干接点信号，用于启泵。

简单比喻：像放在小溪里的“小水车”，水流小了不动，水流大到一定程度就把旁边的开关“打”开了。

B. 热式（导热式）流量开关

发热与测温：探头内有两只温度传感器，一只被持续、恒定地加热，另一只测量流体实际温度。

感知流动：在静止或低流速时，被加热的传感器热量不易散失，它与流体温度传感器之间的温差很大。当流体开始流动，热量被迅速带走，两者温差迅速减小。

电路判断：内部电路监测这个温差值。当温差减小到设定的阈值（对应一个特定的流速）时，电路判断为“有流量”。

输出信号：电路控制一个固态继电器（SSR） 或继电器输出开关信号。

特点：无活动部件，响应快，可检测极低流速，但价格较高。

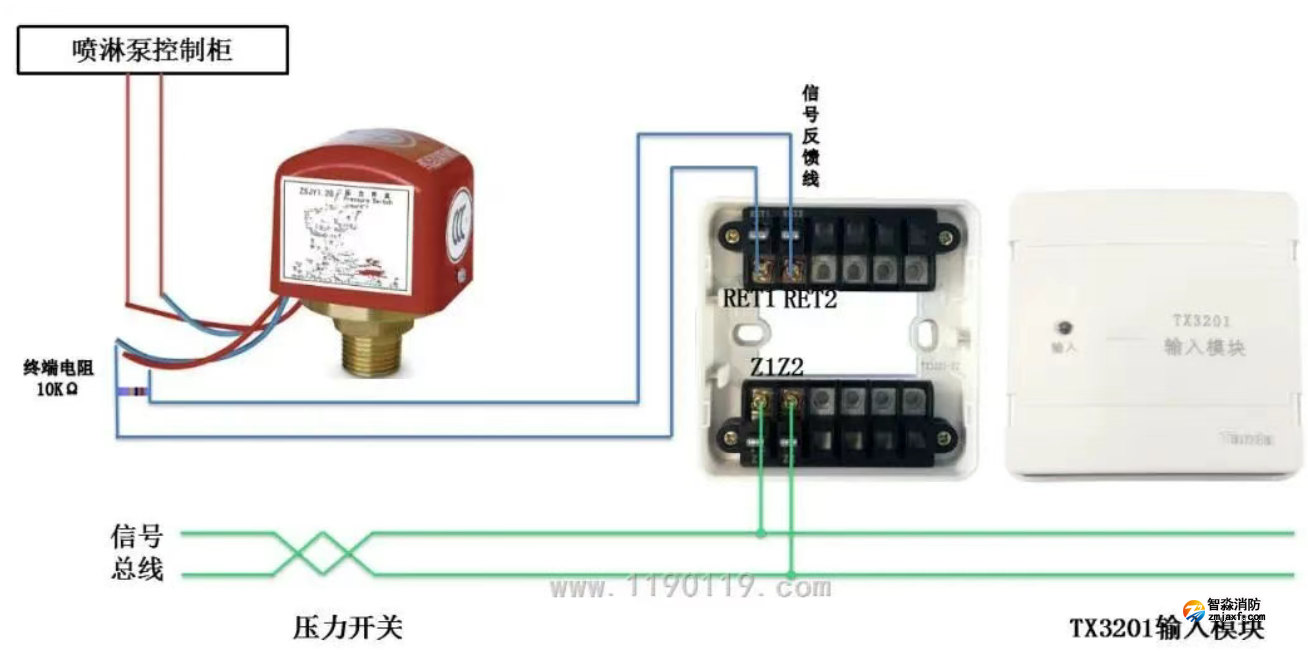

3. 报警阀压力开关

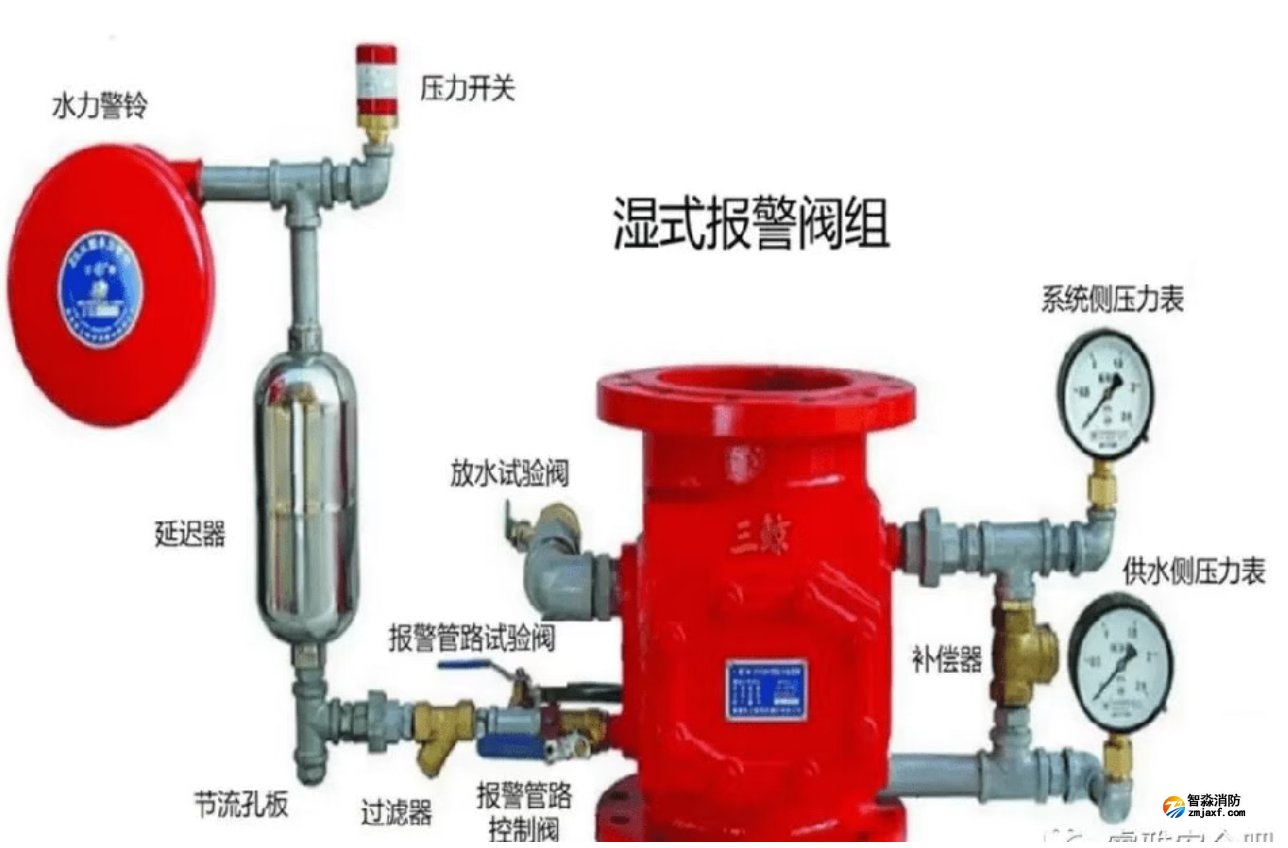

核心原理：它是湿式报警阀组的“动作确认”部件，专门感知报警管路的水压建立。

等待状态：在平时，湿式报警阀的阀瓣上下水压平衡，报警管路里是无水无压的。此时压力开关的膜片不受压。

感知动作：当某个喷头爆裂喷水，湿式报警阀阀瓣上部压力下降，阀瓣开启，消防水流入管网灭火。同时，一部分水通过报警阀的“报警管路”流向水力警铃和压力开关。

压力建立：报警管路中的水迅速充满并建立起压力，这个压力直接作用在压力开关的膜片上。

触发与输出：这个过程与“低压压力开关”类似，但方向是压力从无到有、从低到高。当压力达到其动作设定值（通常很低，如0.05-0.1MPa）时，内部机构触发微动开关动作。

信号意义：它的开关信号意味着 “湿式报警阀已确认开启，系统正在喷水” ，因此它输出的信号被用于直接启动喷淋泵。

简单比喻：像是报警阀的“专属通讯员”。平时没事干（没水没压），一旦报警阀动真格的（水流进报警管），它就立刻“打电话”（发信号）叫喷淋泵来帮忙。

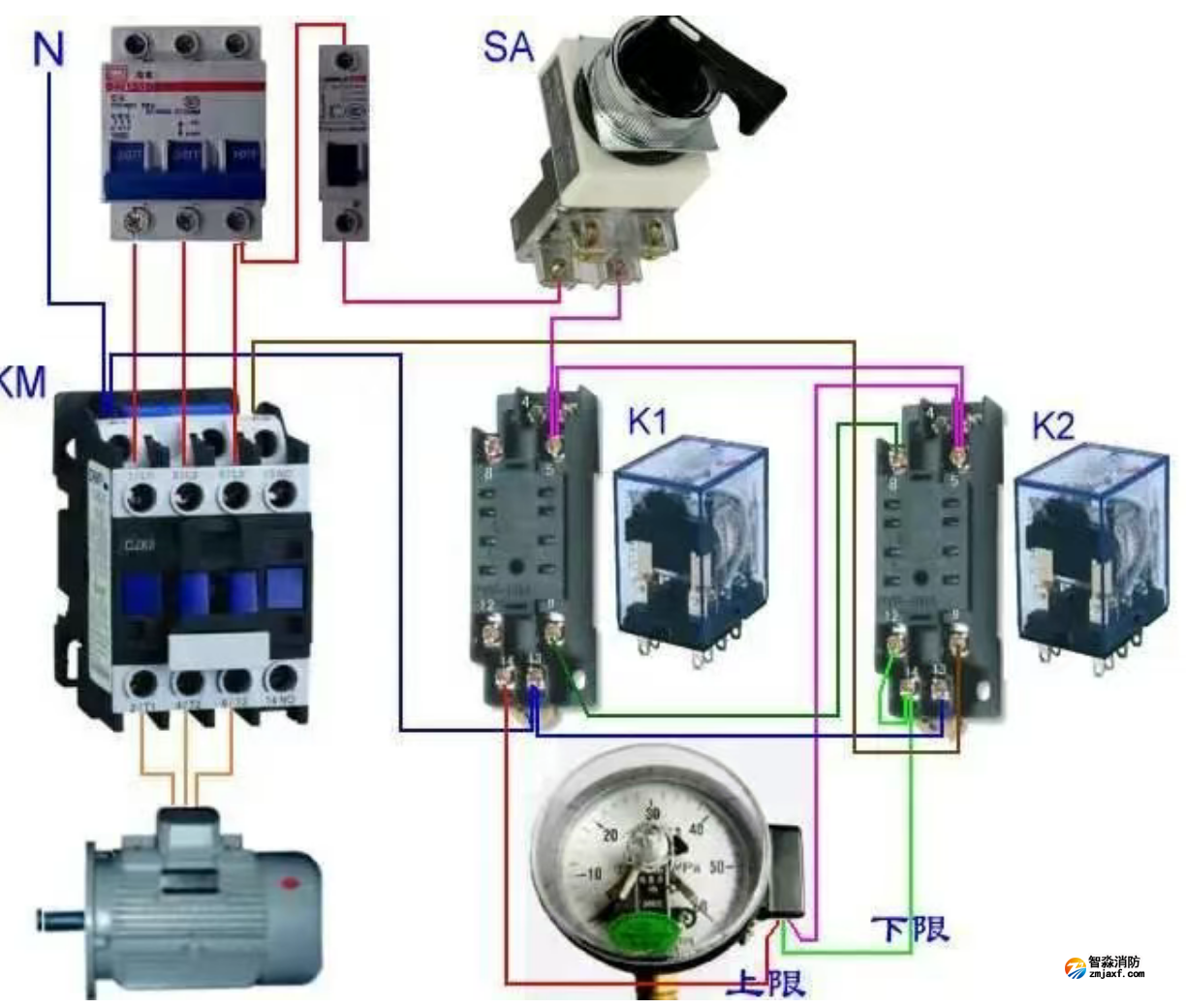

4. 电接点压力表

核心原理：在普通弹簧管压力表的基础上，增加了可调节的电路接点，实现“指针位置”的电气检测。

压力指示：核心是一个波登管（扁圆形截面的弯曲金属管）。管内压力增加时，波登管有伸直的趋势，通过齿轮传动机构，带动指针在刻度盘上转动。这是其压力显示功能。

电接点设置：表盘上装有两个可单独调节位置的设定指针（通常带小箭头的），分别代表上限和下限设定值。设定指针本身是电路的一部分。

通断控制：仪表的指针上附带一个电刷或导电针。当系统压力变化，主指针转动：

压力低于下限设定值时，主指针上的电刷与下限设定指针接触，接通“下限”电路。

压力高于上限设定值时，主指针上的电刷与上限设定指针接触，接通“上限”电路。

输出信号：通过“公共-下限-上限”三个接线端子，可以输出不同的通断信号，用于控制（如启停稳压泵）或报警。

简单比喻：像一个带“闹钟”的钟表。指针是现在的时间，你能设定“起床”（下限）和“睡觉”（上限）两个闹钟时间。指针走到设定时间，闹钟（电路）就响。

原理总结与对比

关键理解：低压/报警阀压力开关是专用开关器件，追求高可靠性和快速直接的动作，以机械式为主。电接点压力表首先是仪表，其次才是开关，其接点是滑动接触式，存在接触不良、火花、磨损的可能，因此在消防主泵启动等高可靠性要求场合不被采用，多用于稳压泵控制等非关键回路。

理解低压压力开关、流量开关、报警阀压力开关和电接点压力表之间的区别，对于消防系统设计至关重要。下面这个表格汇总了它们的核心要点：

应用选择要点

在实际设计和应用中，有几个关键点需要注意：

不允许自动停泵！以上低压压力开关、流量开关、报警阀压力开关对于消防水泵控制柜的连锁信号都应接入自锁回路；根据《消防设施通用规范 》GB55036-2022>3.0.11 消防水泵应符合下列规定：1 消防水泵应确保在火灾时能及时启动；停泵应由人工控制，不应自动停泵。

独立性与冗余设计：根据消防规范（如GB50974），消防水泵的自动启动信号可以来自出水干管上的低压压力开关、高位消防水箱出水管上的流量开关或报警阀压力开关。这些信号的作用是独立的，采用“或”的逻辑关系，即任何一个开关动作都应能启动消防泵，这提高了系统的可靠性。

设定值的确定：开关的设定值至关重要。例如，流量开关的设定值应大于系统正常的泄漏量，但小于初期火灾的最小消防用水量，以避免误动作或拒动作。低压压力开关的设定压力需根据系统最不利点所需的压力进行计算设定。

消防泵控制柜状态是前提：所有这些开关直接启动消防泵的前提是，消防水泵控制柜必须处于自动状态。如果控制柜置于手动状态，这些开关信号将无法启动消防泵。
