根据《自动喷水灭火系统 第10部分：压力开关》 GB5135.10-2006术语可知：压力开关是指自动喷水灭火系统中的一个部件，其作用是将系统的压力信号转换为电信号。

根据《自动喷水灭火系统 第21部分：末端试水装置》 GB5135.21-2011术语可知：末端试水装置是指由试水阀、压力表、试水喷嘴及保护罩等组成，用于监测自动喷水灭火系统末端压力，并可检验系统启动、报警及联动等功能的装置。

以下，就深入剖析这三个核心部件的工作原理。理解了其原理，就能更深刻地明白它们在自动喷水灭火系统中各自扮演的、不可替代的角色。

1. 水流指示器 - 火情的“区域报警员”

核心原理：机械能 → 电信号（开关量）

启动：当火灾发生，保护区域内的喷头玻璃球受热爆裂，喷头开始喷水灭火。

传动：水在管道中开始流动，冲击到水流指示器内部的桨片/叶轮，使其发生偏转或旋转。这是一个机械运动。

信号转换：桨片的偏转会通过一套机械连杆机构（或磁耦合装置）拨动一个微动开关，或者通过传感器产生一个脉冲信号。

输出：微动开关的状态改变（从“常开”变为“闭合”或“常闭”变为“断开”），产生一个开关量电信号。

报警：这个电信号立即传输到火灾报警控制器，在主机上明确指示出“XX区水流指示器动作”，从而报告发生火灾（或大量漏水）的具体楼层或防火分区。

一句话总结：它像一个水流驱动的“开关”，水一流动就“拨动开关”发出位置报警信号。

水流指示器的设计要求？根据《自动喷水灭火系统设计规范》 GB50084-2017 >6.3.1 除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器。6.3.2 仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。6.3.3 当水流指示器入口前设置控制阀时，应采用信号阀。

水流指示器的安装要求？根据《自动喷水灭火系统施工及验收规范》 GB50261-2017 >5.4.1 水流指示器的安装应符合下列要求：1 水流指示器的安装应在管道试压和冲洗合格后进行，水流指示器的规格、型号应符合设计要求。2 水流指示器应使电器元件部位竖直安装在水平管道上侧，其动作方向应和水流方向一致；安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰擦。

2. 压力开关 - 水泵的“连锁启动器”

核心原理：液压能 → 电信号（开关量）

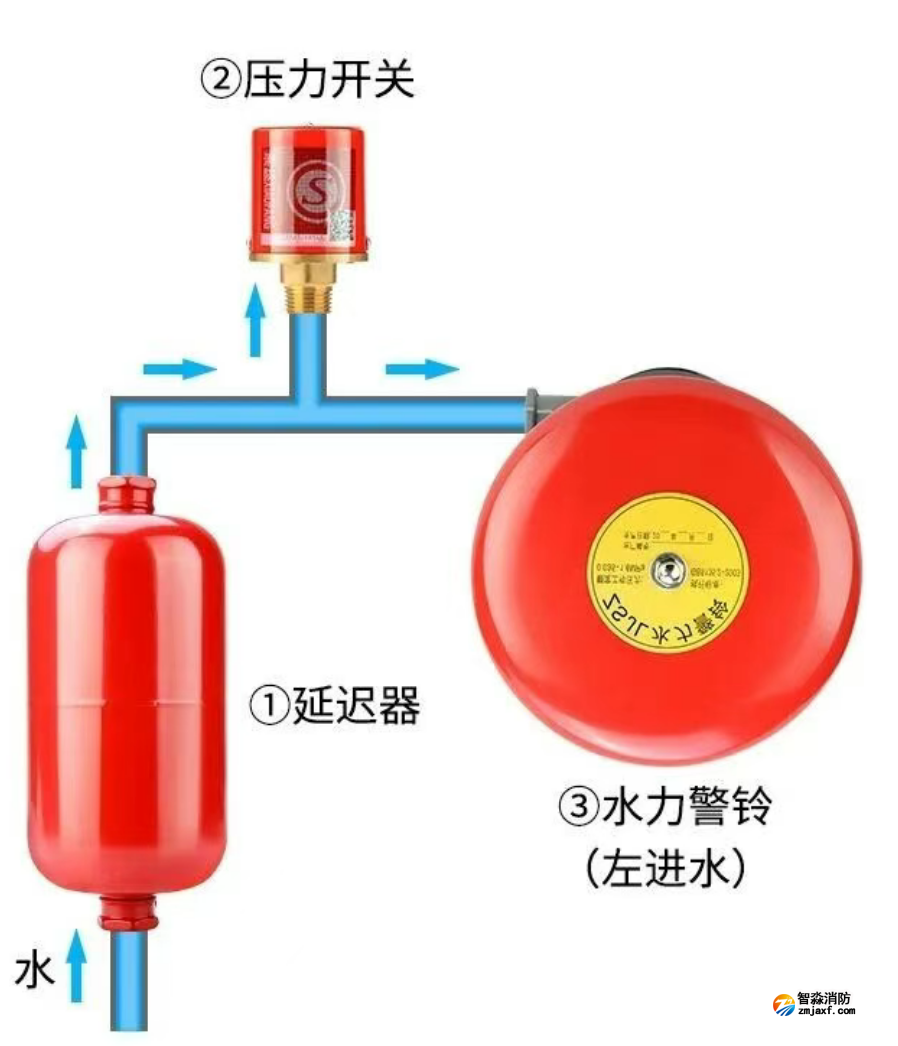

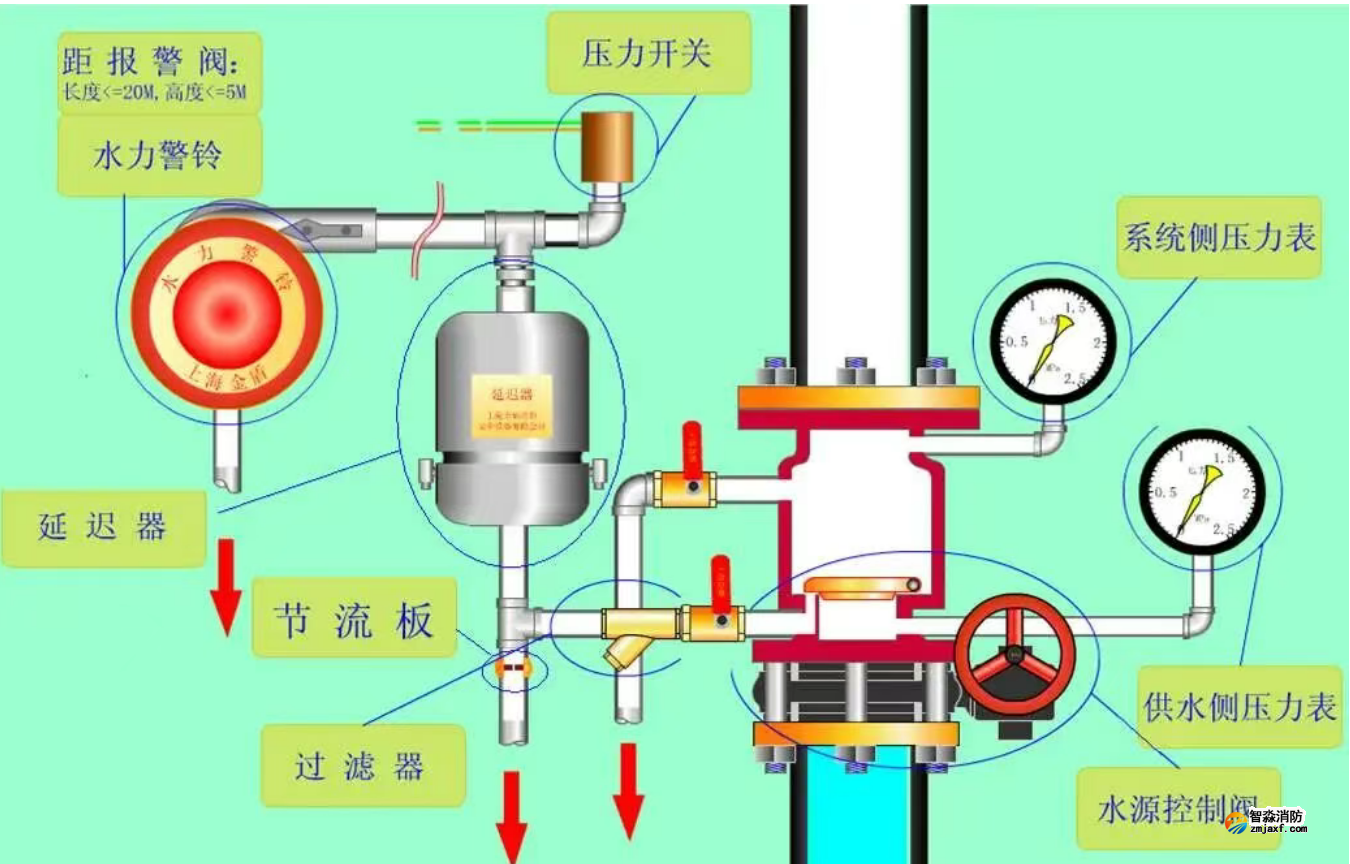

压力来源：当湿式报警阀（以最常见的湿式系统为例）的阀瓣打开后，水会通过报警管道流向水力警铃，同时进入压力开关的入口。

压力感应：压力开关内部有一个弹性元件（如波纹管、膜片）。流入的水对波纹管产生压力。

机构动作：当水压达到预先设定的动作压力值（通常在0.1MPa左右）时，水的压力足以克服弹性元件的阻力和弹簧的预紧力，推动波纹管产生位移。

电路通断：这个位移会直接驱动一个高容量、高可靠性的微动开关，改变其触点状态。

关键输出：这个开关触点会输出两路至关重要的信号：

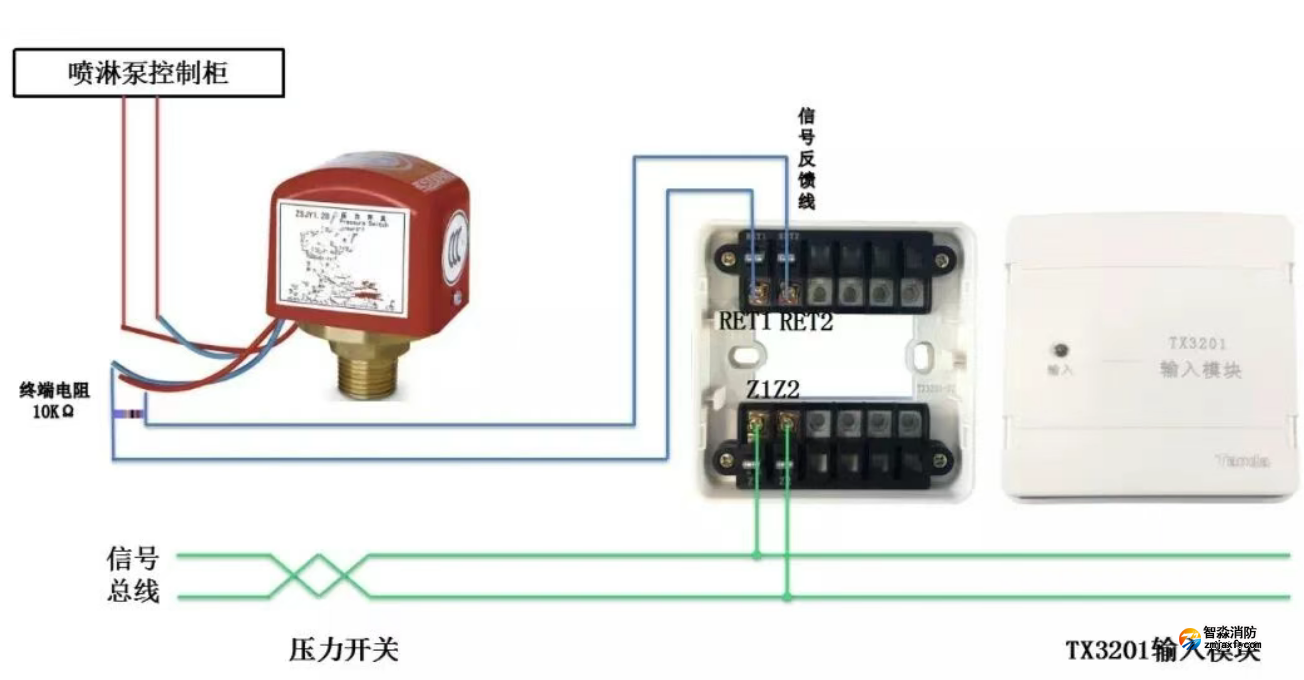

连锁启泵信号：最核心的功能。通过独立的硬线线路，直接启动消防水泵的电气控制柜，强制启动主泵。此功能不受消防控制中心主机状态（手动/自动）影响，是系统最重要的“兜底”保障。

根据《自动喷水灭火系统设计规范》 GB50084-2017 >11.0.1 湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

报警信号：同时，它也向火灾报警控制器发送一个“压力开关动作”的总报警信号。

压力开关的反馈要求？根据根据《自动喷水灭火系统设计规范》 GB50084-2017 >11.0.10 消防控制室（盘）应能显示水流指示器、压力开关、信号阀、消防水泵、消防水池及水箱水位、有压气体管道气压，以及电源和备用动力等是否处于正常状态的反馈信号，并应能控制消防水泵、电磁阀、电动阀等的操作。

一句话总结：它像一个水压驱动的“启动按钮”，一旦感知到管网压力变化（意味着系统已启动），就直接命令水泵“开机供水”。

压力开关的设计要求？根据《自动喷水灭火系统设计规范》 GB50084-2017 >6.4.1 雨淋系统和防火分隔水幕，其水流报警装置应采用压力开关。6.4.2 自动喷水灭火系统应采用压力开关控制稳压泵，并应能调节启停压力。（这里指的是稳压泵上的电接点压力表或者压力变送器）

压力开关的安装要求？根据《自动喷水灭火系统施工及验收规范》 GB50261-2017 >5.4.3 压力开关应竖直安装在通往水力警铃的管道上，且不应在安装中拆装改动。管网上的压力控制装置的安装应符合设计要求。

3. 末端试水装置 - 系统的“综合体检仪”

核心原理：模拟一个真实喷头动作的“等效阻流体”

它本身并非一个复杂的传感或控制设备，而是一个标准化的测试接口，其原理在于精确复现系统启动时最不利点的工作状态。

结构：通常由试水阀、压力表、试水接头（或喷嘴） 组成。

关键部件 - 试水接头：它的出水口是一个经过精确设计的节流孔，其流量系数必须与它所保护的区域内流量系数最小的喷头（即最不利点喷头）完全一致。这是其原理的核心。

工作原理：打开试水阀，水从管网中流出，精确模拟了一个喷头在真实火灾中打开的情景；水在流过试水接头的节流孔时，产生的流量和压力损失与一个真实的喷头相同。

由此，它会引发与真实火情完全一样的连锁反应：a. 管道水流动 → 水流指示器动作报警（测试区域报警功能）。b. 报警阀上下游压力失衡，阀瓣打开 → 湿式报警阀动作（测试报警阀功能）。c. 报警管路通水 → 水力警铃鸣响（测试声响报警）。d. 报警管路压力升高 → 压力开关动作（测试压力开关功能）。e. 压力开关动作 → 触发消防水泵自动启动（测试核心联动功能）。

压力表可以实时读取测试点的压力值，用来评估系统是否能在最不利点提供足够的喷水强度。

一句话总结：它不发明新信号，而是通过“模仿”一个真实喷头，来触发和检验整个系统（水流指示器、报警阀、压力开关、水泵）是否按既定原理正常工作。

理解原理后，就能明白它们是不可互相替代的——水流指示器负责“定位”，压力开关负责“总攻”，末端试水装置则负责“演习”，共同构成了自动喷水灭火系统感知、报警、联动、测试的完整逻辑闭环。

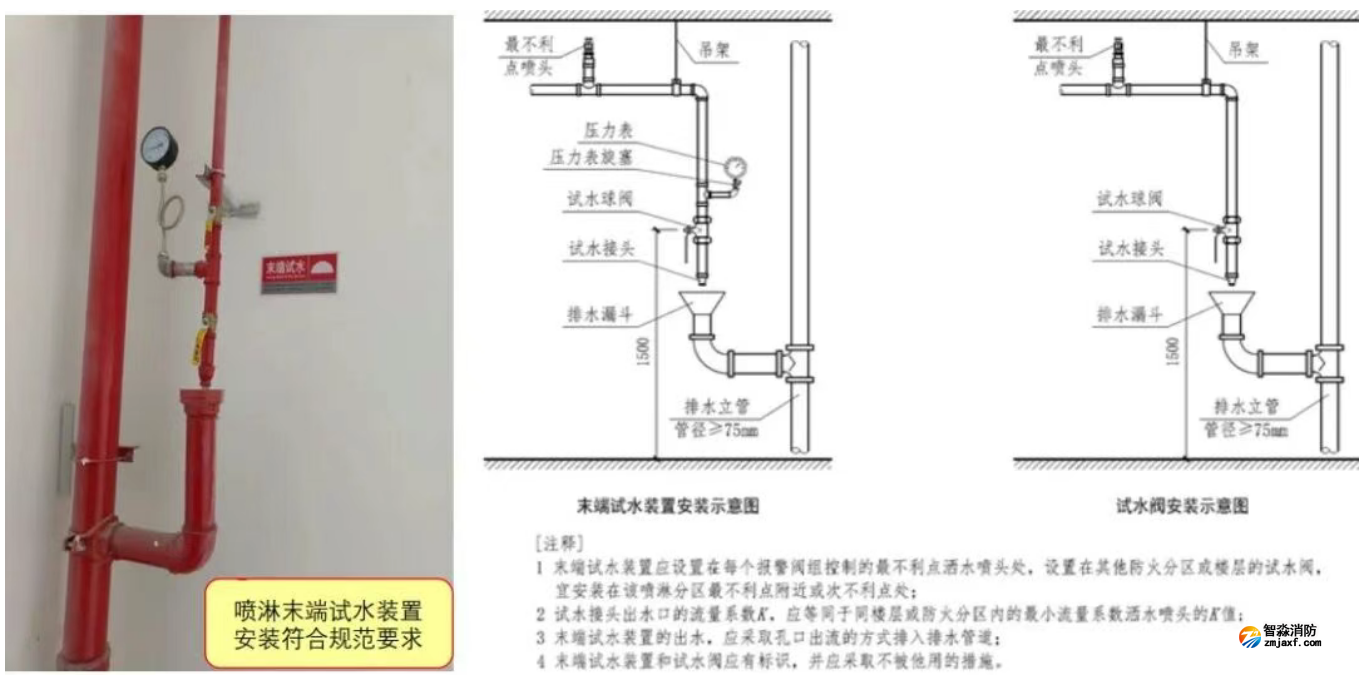

末端试水装置的设计要求？根据根据《自动喷水灭火系统设计规范》 GB50084-2017 >6.5.2 末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数 ，应等同于同楼层或防火分区内的最小流量系数洒水喷头。末端试水装置的出水，应采取孔口出流的方式排入排水管道 ，排水立管宜设伸顶通气管，且管径不应小于75mm。6.5.3 末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。

《设施通规》的强制要求？根据《消防设施通用规范》 GB55036-2022 >4.0.6 每个报警阀组控制的供水管网水力计算最不利点洒水喷头处应设置末端试水装置，其他防火分区、楼层均应设置DN25的试水阀。末端试水装置应具有压力显示功能，并应设置相应的排水设施。

水流指示器、压力开关和末端试水装置是自动喷水灭火系统中的三个关键组件，它们各司其职，又协同工作，共同保障消防系统的可靠性。下面这个表格总结了它们的核心区别：

深入了解关键细节

水流指示器的工作原理与安装：当某个区域的喷头因火灾开启后，管道中的水流动会冲击水流指示器的桨片，使其偏转并最终触发电信号报警。

压力开关的连锁启泵功能：这是压力开关最核心的功能。当报警阀开启，水压达到设定值，压力开关会直接启动消防水泵，这个联动不应受消防控制中心手动或自动状态的影响，是确保灭火供水的关键环节。

末端试水装置的测试流程：开启末端试水装置后，应按顺序检验以下组件：水流指示器应动作报警；报警阀应开启；压力开关与水力警铃应启动；消防水泵应在规定时间内（如自放水起至水泵启动不超过5分钟）自动启动。其试水接头的流量系数必须与所保护区域内最小流量系数的喷头相同，以真实模拟最不利情况。

根据《自动喷水灭火系统施工及验收规范》 GB50261-2017 >8.0.6 消防水泵验收应符合下列要求：3 分别开启系统中的每一个末端试水装置和试水阀，水流指示器、压力开关等信号装置的功能应均符合设计要求。湿式自动喷水灭火系统的最不利点做末端放水试验时，自放水开始至水泵启动时间不应超过5min。

实际应用场景

在实际的消防系统管理和维护中，理解这三者的区别至关重要：

系统设计：确保水流指示器合理分区，压力开关正确接线，末端试水装置安装在真正的最不利点。

日常检验：物业或消防管理人员应定期通过末端试水装置对系统进行测试，观察水流指示器和压力开关的信号反馈是否正常，水泵是否及时启动，这是验证系统处于战备状态的有效手段。

火警处置：火灾发生时，消防控制中心通过水流指示器发出的信号可以快速定位火源区域，为初步火情判断提供信息。
