就地水位显示装置、高低液位报警装置、带有指示启闭装置的区别及应用？

就地水位显示装置、高低液位报警装置、带有指示启闭装置是消防储水设施现场及远程监管显示的重要设备，对储水的要求直接决定了灭火的时效和结果，所以监测水源的实时动态尤为重要，此篇以此为探讨！

根据《消防给水及消火栓系统技术规范》 GB50974-2014>条文可知：

4.3.9 消防水池的出水、排水和水位应符合下列规定：2 消防水池应设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示消防水池水位的装置，同时应有最高和最低报警水位；

5.2.6 高位消防水箱应符合下列规定：1 高位消防水箱的有效容积、出水、排水和水位等，应符合本规范第4.3.8条和第4.3.9条的规定； 11 高位消防水箱的进、出水管应设置带有指示启闭装置的阀门。

理解这三种装置的原理，有助于更深刻地把握它们的区别、应用和选型，以下就来逐一拆解它们的核心工作原理：

1. 就地水位显示装置：如何“看得见”？

就地显示的核心原理，是将不可见的液位高度转化为可见的、直观的读数。主要有两大类原理：

连通器原理（直接可视）

代表设备：玻璃管液位计、磁性翻板/翻柱液位计。

工作原理：基于连通器内液面在重力作用下保持等高的物理定律。测量筒（或旁通管）与容器底部和顶部连通，其内部的液面与容器内液面实时保持一致。

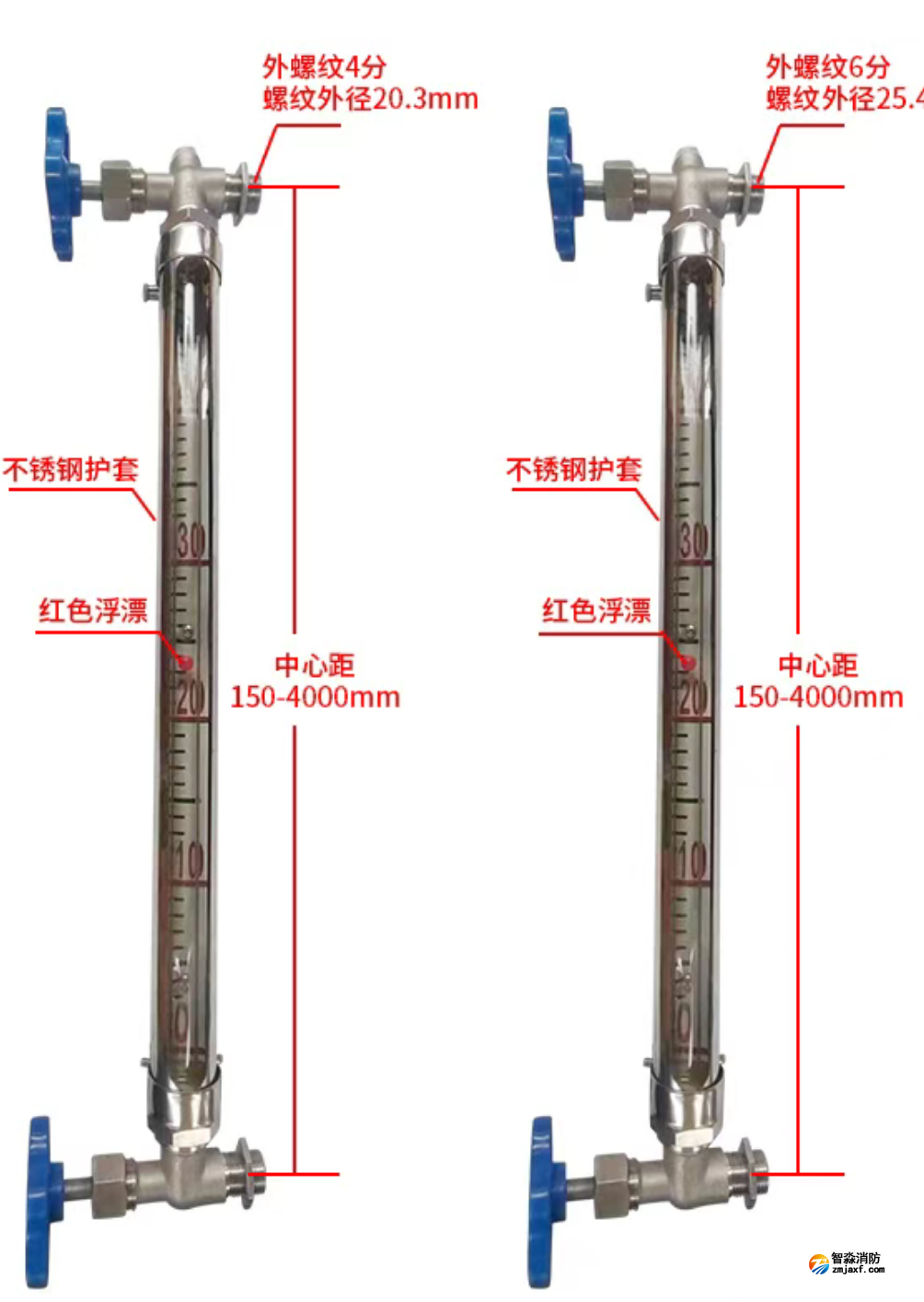

玻璃管式：通过透明玻璃管直接观察液面。

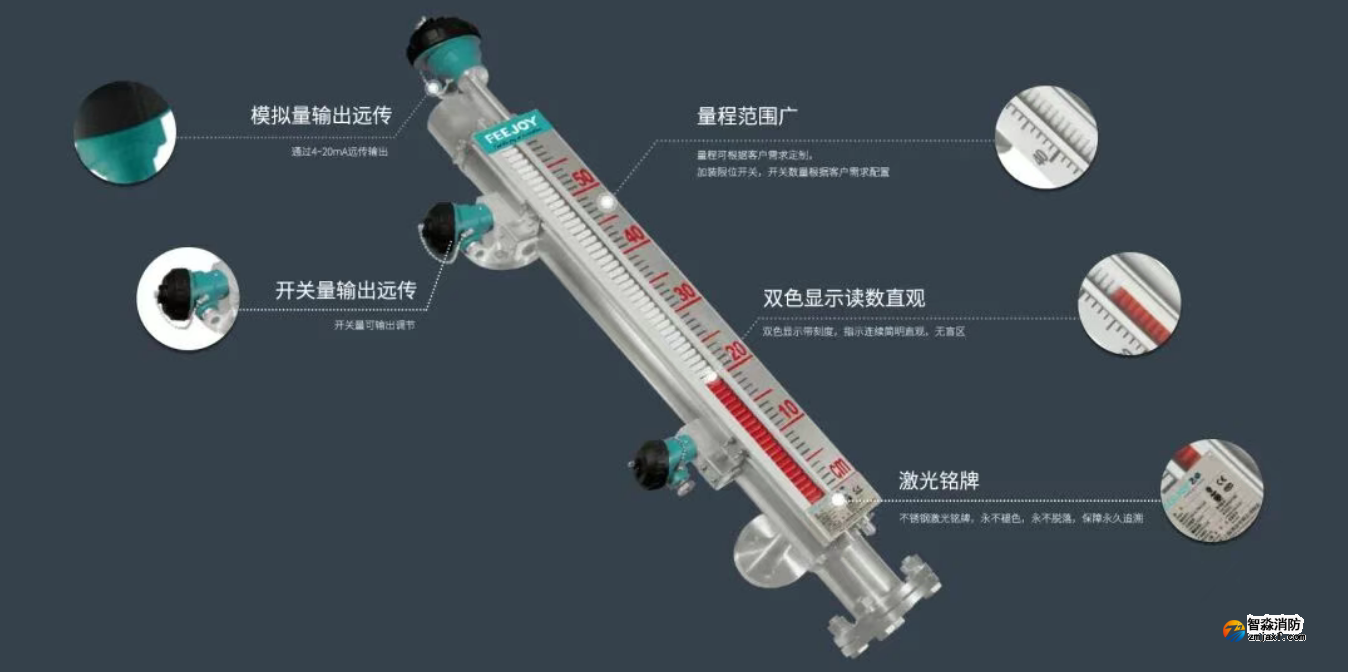

磁性翻板式：浮子在测量管内随液位升降，浮子内的磁钢驱动外部一组红白双色的翻板翻转（红色通常表示液面以下，白色表示液面以上），从而形成清晰、醒目的色带分界面，指示液位。这是目前最常用、最可靠的就地显示方式。

静压测量原理（变送显示）

代表设备：投入式/插入式静压液位计、带表头的雷达/超声波液位计。

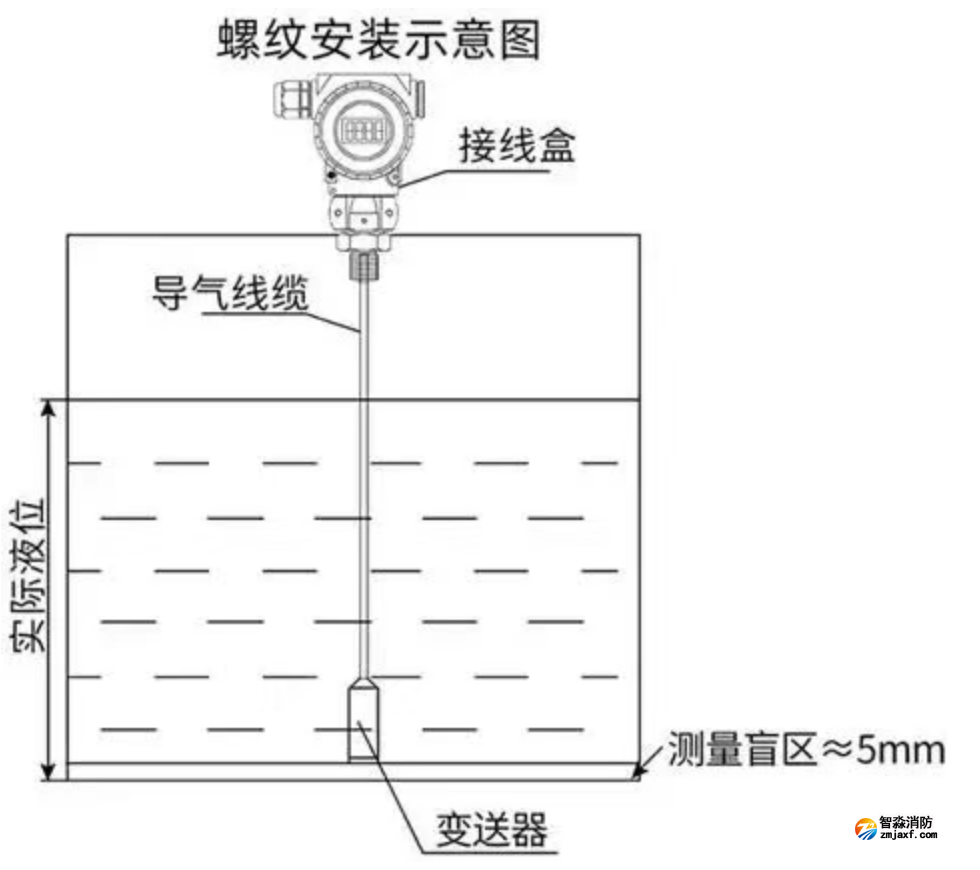

工作原理：基于液体静压与液位高度成正比（P = ρgh） 的原理。传感器（如压阻式传感器）安装在容器底部或侧面，测量该点的液体压力，并将压力信号转换为标准的4-20mA电流信号或数字信号，驱动现场的数字表头显示出计算后的液位高度值。它虽然没有直接“看见”液面，但通过精确测量压力间接、连续地计算并显示出液位。

2. 高低液位报警装置：如何“报得准”？

报警装置的核心原理是在预设的液位点，产生一个开关量（通/断）信号。其本质是一个“液位开关”。

核心原理：定点触发，开关输出。设备内部没有连续测量功能，只关注液位是否到达了设定的位置（高位或低位）。

常见触发方式：

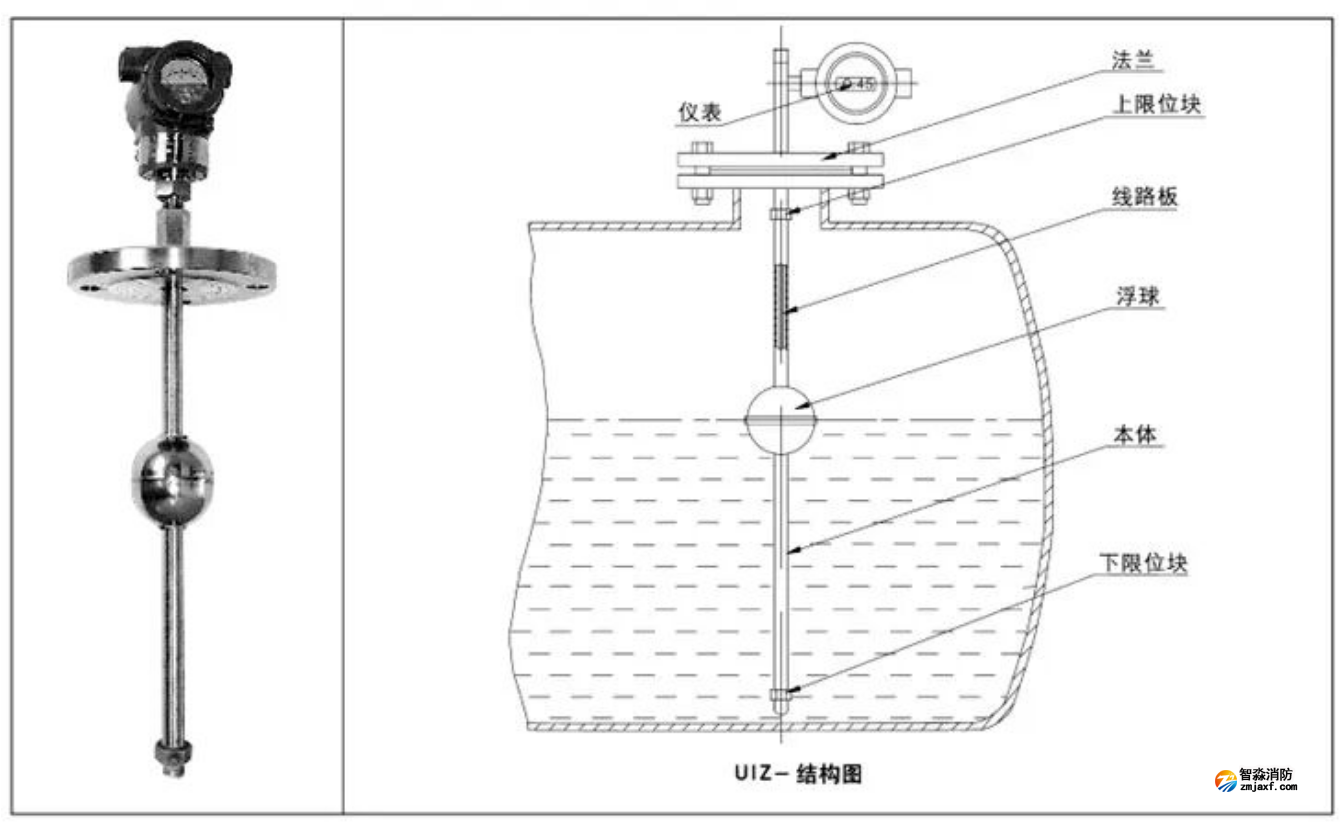

浮球式：液位升降带动浮球，浮球驱动内部的机械连杆，在设定点触发微动开关，输出通/断信号。

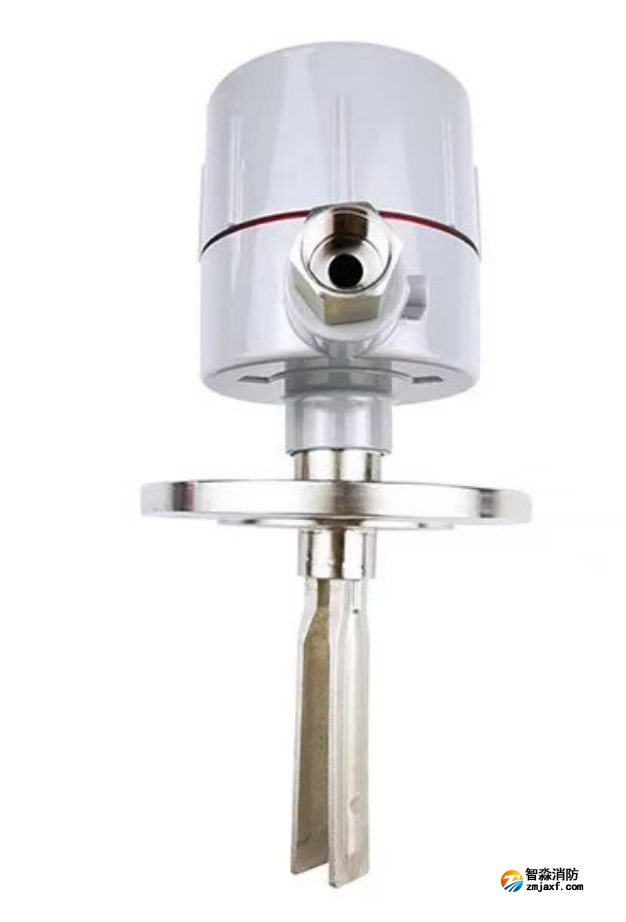

音叉式/振杆式：探头（音叉）在空气中以固有频率振动。当液位浸没探头时，振动阻尼发生变化，电路检测到这一变化，立即切换继电器的开关状态，输出报警信号。可靠性极高，不受介质泡沫、粘附等影响。

电容式：探头与容器壁构成一个电容。介质（液体）的介电常数与空气不同，液位到达时电容值发生突变，电子电路检测到这一突变，触发开关动作。

磁性原理：与磁性翻板液位计配合使用。在翻板尺的特定高度（报警点）安装干簧管或霍尔元件开关。当随液位升降的磁性浮子经过时，触发开关动作，输出信号。

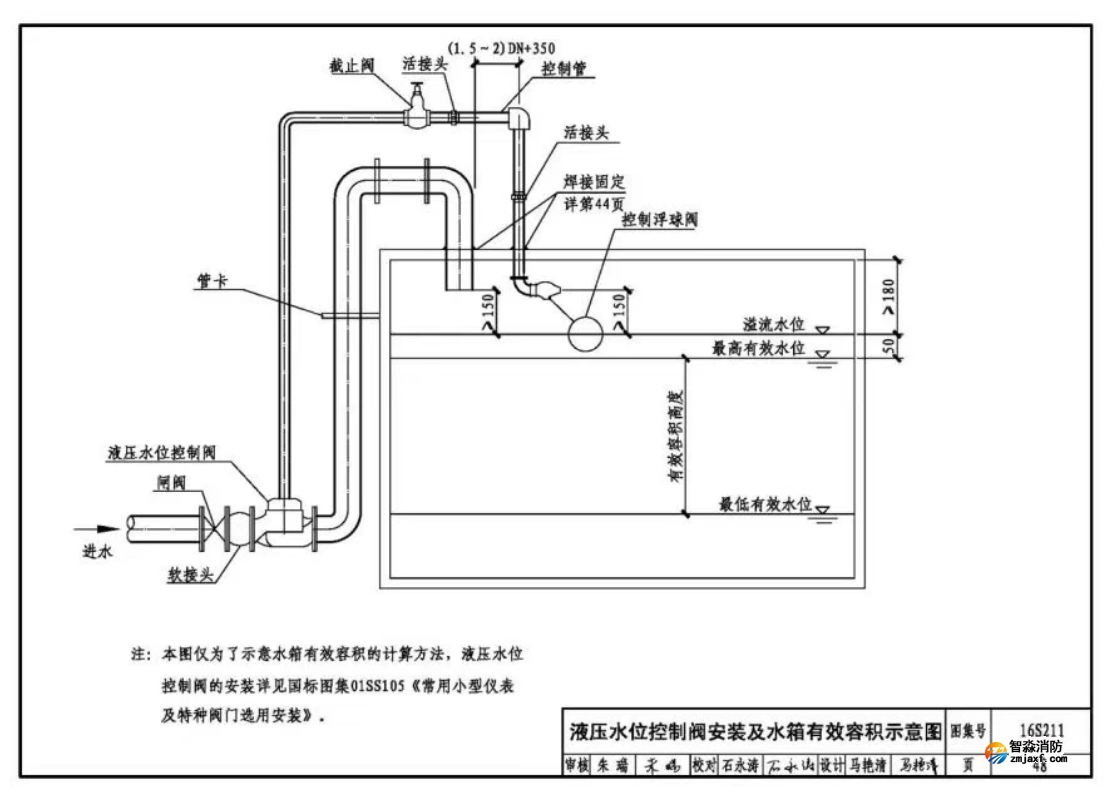

3. 带有指示启闭的装置：如何“控得住”？

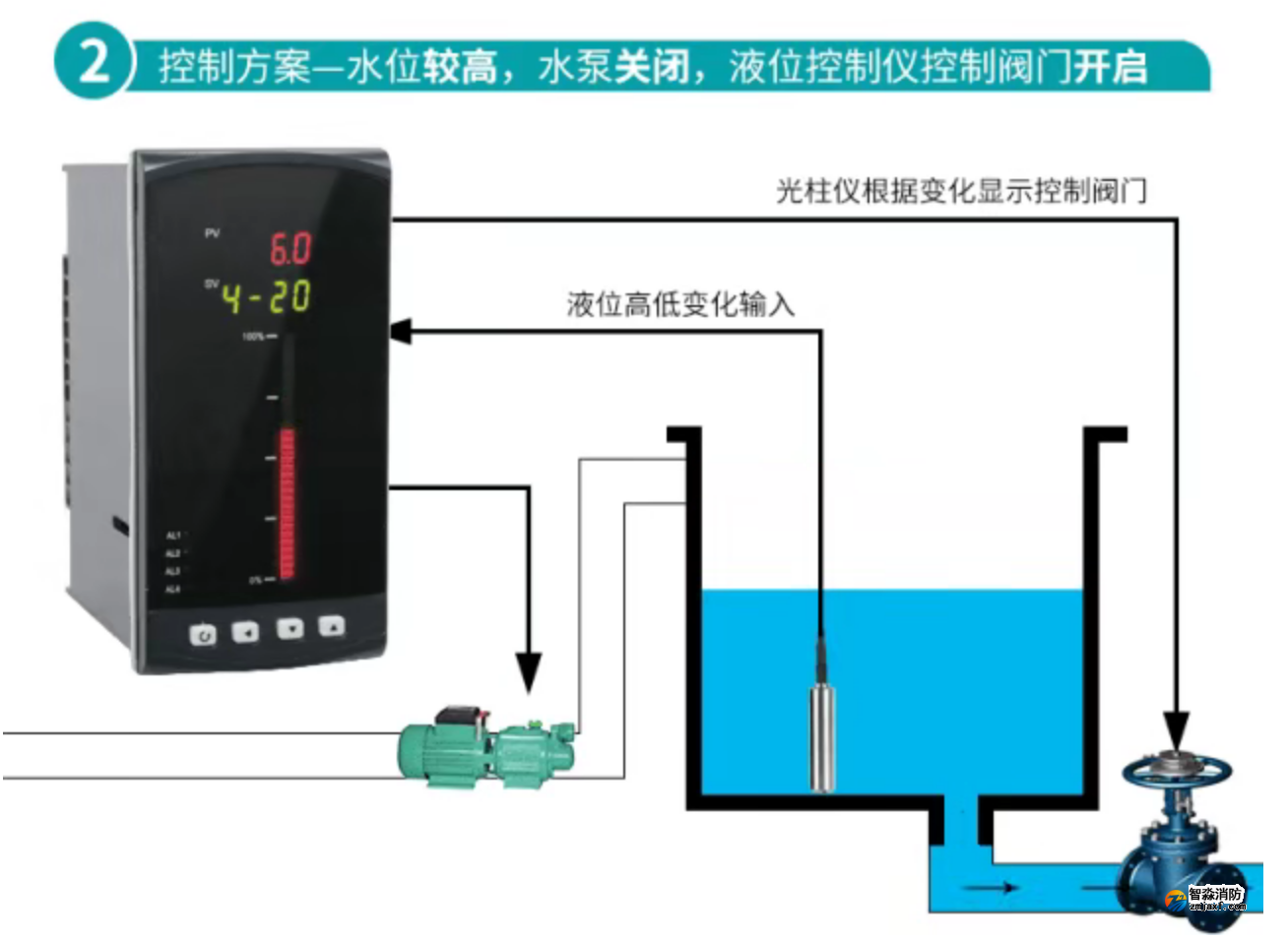

这是功能最集成的一类，其原理是 “测量 + 判断 + 执行” 的组合。它通常由连续测量仪表和控制单元共同构成。

工作原理：

连续测量：首先，需要一个能够连续测量液位的传感器（如上述的静压液位计、雷达液位计等），它提供代表整个液位范围的连续信号（4-20mA或数字信号）。

设定与判断：这个连续信号被送入一个控制单元。这个控制单元可以是独立的液位控制器，也可以是PLC（可编程逻辑控制器）或DCS（分散控制系统）的一个功能模块。在控制器内，预先设定了需要执行动作的“启”液位和“闭”液位。

逻辑输出与控制：控制器实时比较测量值与设定值。

当液位低于“启”设定值时，控制器内部的继电器吸合，输出一个“闭合”的干接点信号，去启动泵或打开阀门。

当液位高于“闭”设定值时，控制器断开这个干接点信号，停止泵或关闭阀门。

关键逻辑：为了避免设备在设定点附近频繁启停（例如液位在临界点波动），控制器通常具有回差（死区） 和延时功能。这是它与简单高低报警开关的核心区别之一，体现了“智能控制”。

原理总结与演进关系

可以将这三者的原理关系理解为从直接感知到逻辑控制的演进：

就地显示：原理是物理现象的直接可视化（连通器）或物理量的直接转换与显示（静压测量）。

高低报警：原理是在单一点的物理状态突变触发一个开关信号，核心是一个“二值传感器”。

指示启闭：原理是连续测量 + 逻辑判断 + 指令输出，是一个完整的单回路自动控制系统。

就地水位显示装置、高低液位报警装置以及带有指示启闭的装置，是液位监控中功能侧重不同的三类设备。为了快速把握核心区别，下表汇总了它们的关键信息：

选型与应用要点

在实际项目中，正确选择和使用这些装置至关重要：

遵循强制规范：在消防领域，《消防给水及消火栓系统技术规范》（GB 50974-2014） 强制要求消防水池和高位消防水箱必须设置就地水位显示装置，并应在消防控制中心或值班室等地点设置显示水位的装置，同时应有最高和最低报警水位。这是设计的底线。

结合实际需求选型：选择具体设备时，需考虑测量介质的性质（腐蚀性、粘度）、储罐的深度（量程）、环境条件（防爆、防护等级）以及成本预算。例如，静压式液位计成本较低且安装方便，但在动水中需固定以保证测量精度；雷达液位计抗干扰能力强，适用于有泡沫或蒸汽的复杂环境，但成本较高。

注重系统集成与可靠性：

信号传输：实现远程显示和报警的关键。模拟量信号（如4~20mA）用于连续液位显示与传输，抗干扰能力强，适合长距离传输；开关量信号则用于触发高低液位报警。

冗余设计：重要的液位监控点（如消防水池）建议采用“就地显示+控制室远程显示”的双重监测方案，提高系统可靠性。

定期维护：所有液位测量装置都需要定期检查、清洗传感器和校准，以确保长期准确可靠运行。

总结

简单来说，这三类装置的关系是：就地显示是“眼睛”，让你看到状况；高低报警是“警报器”，在异常时提醒你；而带有指示启闭的装置则是“自动手”，能替你完成开关操作。

一个完善的液位监控系统常常需要将它们组合使用，例如在消防水池上，同时安装就地液位计让巡检人员现场读数，设置高低液位报警装置在控制室提醒值班人员，并通过带有启闭控制的装置联动水泵，实现自动补水或低水位停泵保护。

在实际工程中，一个装置可能融合多种功能。例如，一个磁性翻板液位计，本身就具备就地显示功能；在其导杆上安装两个报警开关，就具备了高低报警功能；如果再将该报警信号接入水泵控制箱的逻辑电路，就能实现启闭控制，从而构成一个完整的、经济实用的液位监控与控制系统。
