摄像机报警输入输出如何接线安装？

摄像机报警输入输出设备有哪些？

有几种接线方法？

485接口接线方法是什么？

今天，就给大家详细介绍下

温馨提示：在进行接线操作时，请先对设备进行断电哦

摄像机报警输入接线

常见的报警输入设备：红外探测器(红外对射)，电子围栏，门磁，烟感等。

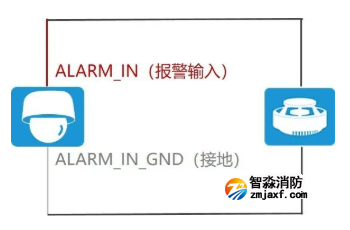

报警输入只需接入开关量信号，所以不区分正负极，ALARM_IN和GND接口直接和报警输入设备的接线连接即可。

注意：需要确认告警输入设备是干接点输出还是湿接点输出。

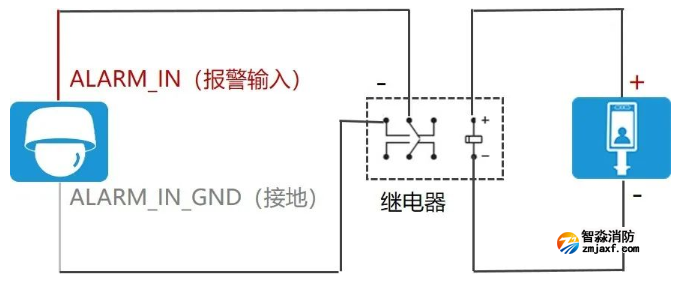

干接点接线方法

湿接点接线方法

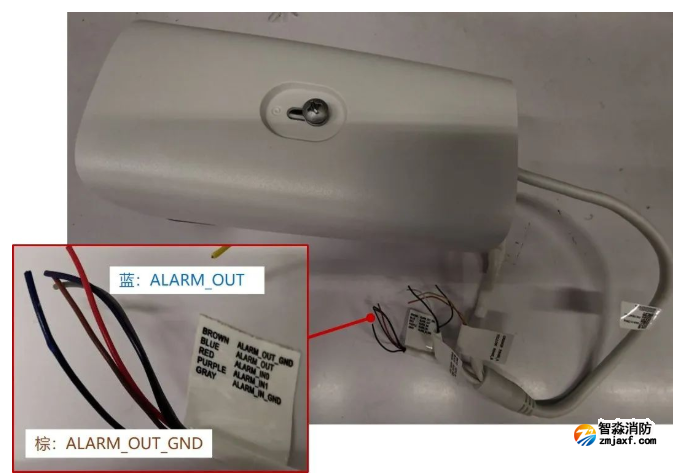

摄像机报警输出接线

常见的报警输出设备：警号(喇叭)，报警灯，门禁开关，扬声器开关等。

当前摄像机报警接口为湿接点，报警设备支持最大24V 100mA的电压直流输入。如果对接支持高压的开关，需要在外部增加继电器做隔离。

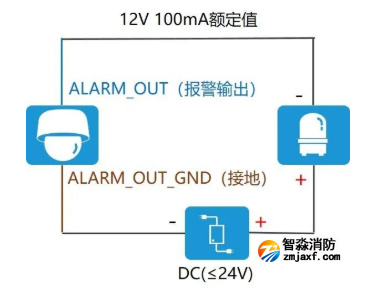

低压直流告警设备接线方法（湿接点）

1. 摄像机的ALARM_OUT接报警设备的正极；

2. 摄像机的ALARM_OUT_GND接报警设备的GND/电源的负极。

注意：如果报警输出设备输出的直流电流过大，需要在报警输出设备与ALARM_OUT之前串接限流电阻，限制ALARM_OUT的电流＜100mA。

高压告警设备接线方法（干接点）

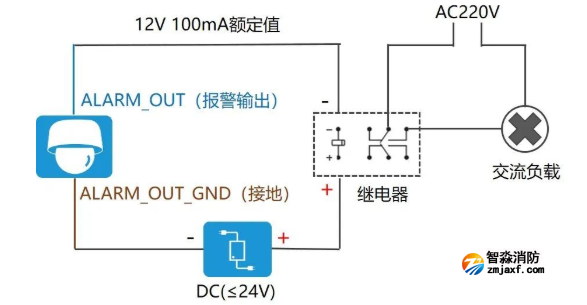

1. 电源的正极接继电器正极；

2. 电源的负极接摄像机的ALARM_OUT_GND；

3. 继电器的负极接摄像机的ALARM_OUT。

注意：

1. 如果报警输出设备输出的直流电流过大，需要在报警输出设备与ALARM_OUT之前串接限流电阻，限制ALARM_OUT的电流＜100mA；

2. 继电器的选型：线圈端的耐压需要与选用的DC电源匹配，耐压值高于DC电源电压。

摄像机RS845接口接线

摄像机支持半双工2线式RS485接口，常见的设备有：云台，雷达等。

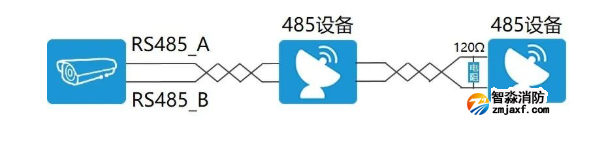

接线最好采用双绞线。接多个485设备时，建议采用菊花链连接，末端建议增加匹配电阻。

1. 摄像机的RS485_A接设备RS485_A（或RS485+）；

2. 摄像机的RS485_B接设备RS485_B（或RS485-）。
